Tylni wahacz xtz 750

[Bartosz xtz]

czy w xtz 750 wahacz jest asymetryczny ? mam problem z ustawieniem kola

[Rysiu]

Ale przeciez nie ma możliwości żeby pasował inaczej. Jak założysz odwrotnie to nic nie będzie pasowało

[Bartosz xtz]

wiem chodzi mi i odległośc koła od prawej strony wachacza i lewej mam o centymetr różnycy . jak mierze od felgi do srodka wahacza

[Lis]

Przy tym samym ustawieniu naciągów?

[Bartosz xtz]

tak

[Pablo1972]

wiem chodzi mi i odległośc koła od prawej strony wachacza i lewej mam o centymetr różnycy . jak mierze od felgi do srodka wahacza

Raczej jest to niemożliwe, sprawdź ustawienie osiowe kół. Postaw jeżeli masz centralna, kierownica prosto i spójrz z odległości czy koła są w linii.
Albo kolega na siodło i jak wyżej.

[Skoti]

A łańcuch idzie prosto?

[Lis]

Wysłałem na PW jakiś czas temu filmik jak sprawdzić osiowość kół... Bartosz, zrobiłeś to?

[Lis]

Przy takim ustawieniu jeździłem 2 sezony, nigdy nie ściągało...
Od strony łańcucha jest szerzej.




[Bartosz xtz]

Dziekuje za pomoc kolego LIS

[Lis]

Poszukuję łożysk 93315-22045, a przynajmniej ich wymiarów.
Pozostałe łożyska wahacza namierzyłem. Te 4 przychodzące pod kośćmi w wahaczu i kiwaczce są dostepne w ASO po 130zł/szt.

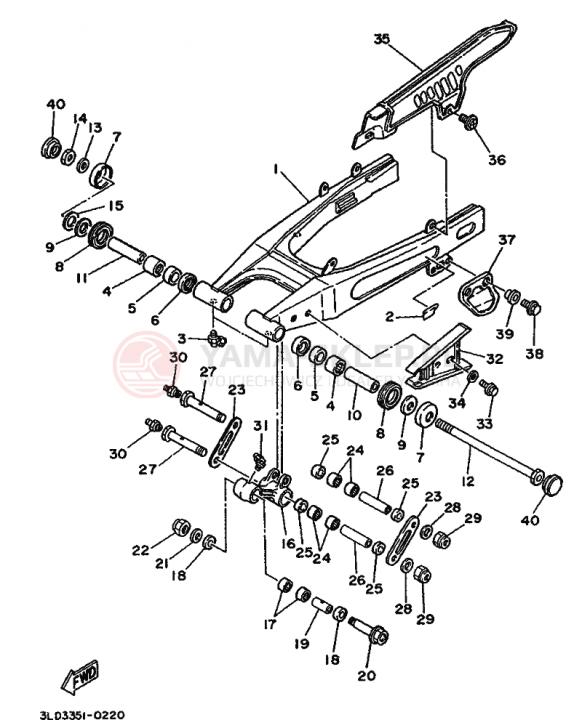

Pozycja 24 na rysunku:

[Pawloo78]

Po za ASO też niewiele mniej kosztują z tego co pamiętam. Ręki teraz nie dam sobie uciąć ale wydaje mi się że jak robiłem wymianę u siebie to mi chyba został komplet ty igiełkowych. Niestety musisz poczekać tydzień jak wrócę z urlopu.

- - - Zaktualizowano - - -

Nawet powinienem mieć fakturę na której były wymiary

[Lis]

Szukając dalej czekam ciepliwie
Nawet na same wymiary, bo nie wiem o co pytać w hurtowni.
Uszczelniacz ma 20x27, więc brakuje tylko szerokości.

[Lis]

To łożysko to: IKO YT202720 E01 o wymiarach 20x27x20.

[kalosh]

Czy ktoś ma namiar (lub rysunek techniczny do dotoczenia) na śrubę 20 i tuleję 19 z rysunku od Lisa? Ewentualnie jakiś sposób jak to zbudować z elementów dostępnych współcześnie?
