Moto-komputerek? Czyli woltomierz, termometr, zegar i może jeszcze...

[Kaytec]

podglÄ…d prÄ…du Å‚adowania

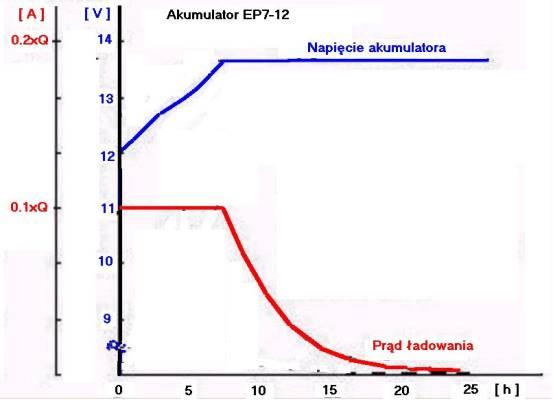

Napięcia, nie prądu. Prąd ładownia będzie cały czas spadał mniej więcej tak jak na charakterystyce poniżej. Informacja o prądzie ładowania z praktycznego punktu widzenia nie jest w ogóle potrzebna. (Dla przypomnienia Napięcie jednostka Volt, Prąd jednostka Amper)



Jednak nawet potocznie zdarza się powiedzieć nawet elektrykom "podłącz do prądu" co jest po prostu niepoprawne technicznie.
Jednak doskonały motocyklista powinien używać zwrotu "napięcie ładowania jest na poziomie takim i takim". Lub "Żarówka H4 pobiera prąd o natężeniu 4.5 ampera"
Pomyłka tych pojęć to praktycznie tak jak by pomylić cylinder z tłokiem, dwie różne rzeczy, które jednak bez siebie nie mają większego sensu.

Przy okazji dorzucam link, do tego co wyszło z tego tematu:
Każdy może zrobić sam w domowych warunkach.Prawdopodobnie są jeszcze choroby wieku dziecięcego (nieujawnione jeszcze).

http://xtzclub.pl/threads/2125-Modyfikacja-zegar%C3%B3w-motokomputerek

[DanielD]

Moje marzenie, myślę że nie za mocno wygórowane, to wskaźnik temperatury otoczenia+zegarek+napięcie. Niby taka błahostka, a jednak nie mogę znaleźć w wodoszczelnej obudowie i czytelnych cyferkach
Szkoda, że nie mam pojęcia na temat elektroniki i elektryki, bo może by mi się udało samemu stworzyć coś takiego.
Rozkminiane są tu dużo bardziej skomplikowane "komputerki", ale kończy się to na planach i słowach
Może w takim razie, ktoś z kolegów, bardziej oblatanych w temacie byłby w stanie stworzyć dla mnie coś takiego? ...3 informacje na wyświetlaczu z zielonym podświetleniem albo zielonymi świecącymi cyferkami?

[skowron]

Informacja o prądzie ładowania z praktycznego punktu widzenia nie jest w ogóle potrzebna.

Napięcie Ci powie co się dzieje z reglerem ale prąd ładowania jak najbardziej ma znaczenie. Dobrze wiedzieć jaki jest bilans prądu w obwodzie i czy przy włączonych odbiornikach aku w ogóle jest ładowany. 2xH4 do tego jakieś halogeny, grzane manetki + inne duperele i może się okazać, że tak jakby ładowania brak.

[Kaytec]

DanielD - skończyło się na gotowym schemacie i działającym urządzeniu, które można zrobić, a nawet kupić u mnie, do wyeliminowania są jeszcze choroby wieku dziecięcego, ale jak tylko się zacznie sezon zaczynam testować. Godzinę prawdopodobnie dodam, ale to nie jest priorytet. Najpierw trzeba uodpornić układ na zakłócenia wysokiego napięcia. Autor tematu chyba w ogóle już się nie odzywa, a projekt praktycznie gotowy .

http://xtzclub.pl/threads/2125-Modyf...motokomputerek

Wracając do prądu, to co nam po tym że wszystkie odbiorniki pobierają nam tyle i tyle, skoro nie wiemy kiedy zacznie się drastyczny spadek napięcia, który uniemożliwi już ładowanie akumulatora. Bo prąd ładowania to i tak gdzieś w granicach 1A, więc dużo mniej niż żarówki czy inne odbiorniki. Sens mają jedynie dwa wskaźniki, tylko po co sobie komplikować życie i Watta prosić o pomoc (~Amper*Volt), skoro sam Volt wystarcza?

[bocian]

Odzywać się nie odzywam, ale regularnie obserwuje temat. Niestety ( na szczęście (?)) rozpoczęliśmy w pracy nowy projekt i mam sporo zajęć z tym związanych... Swój prototyp mam zamiar też potestować jak bedzie cieplej... Nie wiem czy uda mi sie go wstawić w obudowę... Sezon pokaże

Ad. volt/amper
IMO bez różnicy, tylko należy wiedzieć gdzie to podpiąć i uważać na to, że w zależności w którym miejscu się wepniesz to prąd może płynąć w drugą stronę przy dużym obciążeniu (bez Gretz'a na wejściu do układu bym nie ryzykował)

[Kaytec]

Źródła do mojego są na elektrodzie. Taki sam nick mam. Więc podglądaj i kopiuj program bo się napracowałem trochę . Wszystko w bascomie i na atmedze8.

http://www.elektroda.pl/rtvforum/topic1920795.html

[hertz]

ja na allegro znalazłem takie cos, wydaje sie byc ciekawe i facet jest otwarty na propozycje, moze umiescic w tym komputerku inne funkcje, a cena tez ni e jest zbyt duza

http://moto.allegro.pl/termometr-lcd-4x20-woltomierz-zegar-alarm-komunik-i1532947176.html

[dzik312]

http://allegro.pl/car-termometr-zegar-woltomierz-3w1-wyprzedaz-ag97-i2744877739.html

Urządzenia na Allegro, pod hasłem (w razie wygaśnięcia linku):
"TERMOMETR ZEGAR WOLTOMIERZ 3W1"
Cena 50 zł z wysyłką. Jeden problem - wodoszczelność, gdyby udało się to jakoś uszczelnić to byłoby niezłe.

[spider2you]

Wydaje mi się, że ten sprzęcior zwany SIxO jest najfajniejszy - ciekawe ile kosztuje????

[ofca234]

wyczjacie jeszcze producenta rafwro na forum africatwin

[spider2you]

No to mam już cenę tego ustrojstwa SIxO



Uwaga!!!!
Wersja goła 240 jurków
Wersja ze sterowaniem w kierownicy i jeszcze czujnikami 340 jurków.

Dla nas cena lekko wysoka, dla europejczyków to fajny gaget za 350...

[ArturS]

Wczoraj zmajstrowałem woltomierz

pod ręką było pudełeczko na sterownik do olejarki, pasowało jak ulał

stojak na długopisy też się przydał

kalibracja wg normalnego multimetru

i działa, na razie w testowym miejscu, nie przyklejony

Docelowo wrzucę w obrotomierz, który obecnie nie działa (ślimak się rozciekł).

[Bartas]

Artur chętnie zamówię u Ciebie taki voltomierz

[ArturS]

W poniedziałek zamówię z 10szt. układów i pudełeczka, bo się skończyły

[Spawn669]

Panowie chce Wam się tak bawić z woltomierzami?

Gotowy na alledrogo:

http://allegro.pl/woltomierz-cyfrowy-lcd-3v-30v-niebieski-i3336349156.html

Jak się poszuka są w kolorze niebieskim / zielonym / czerwonym / żółtym

Tak mam zamontowany na moto:

Słabe zdjęcie jeszcze jak miałem czerwony (nie polecam - nieczytelny w słońcu) obecnie mam niebieski i sprawdza się świetnie. Niby nie jest wodoszczelny ale zasłoniłem układ scalony z tyłu kawałkiem plastiku, zalałem klejem na gorąco i to śmiało wystarcza. Ostatnio przeżył 5 dni na Ukrainie przy ciągłych opadach deszczu i nadal żyje. Zresztą koszt ok 20zł nie jest straszny, nawet jak się zjara można kupić nowy ;-)
